產品簡介
- 最多支持 128 個輸入和輸出數據
- PM-3033/3133最多支持6個連接
- 2 x RJ-45 總線接口，將 RS-232/422/485 串行設備集成到 EtherCAT
- 允許系統集成商將舊的自動化設備改裝成現代的
- EtherCAT 通訊結構
- 支持混合到其他 Modbus 從站
- 支持最大波特率 115200 bps

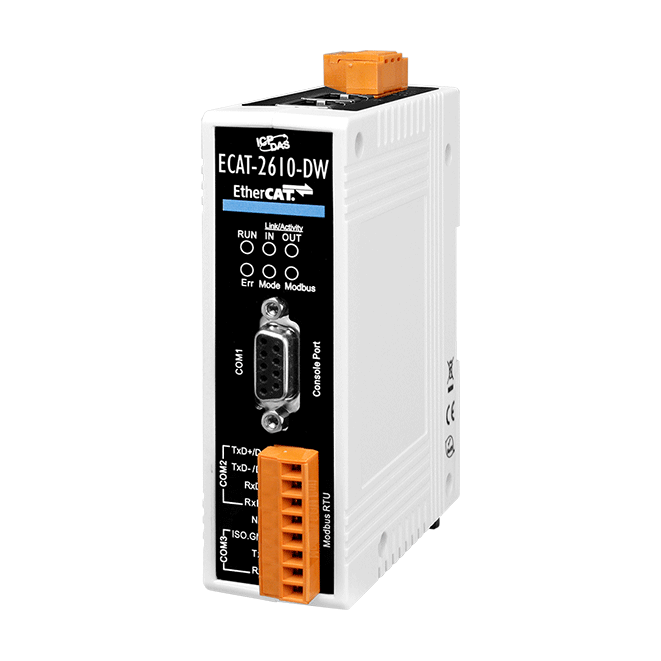

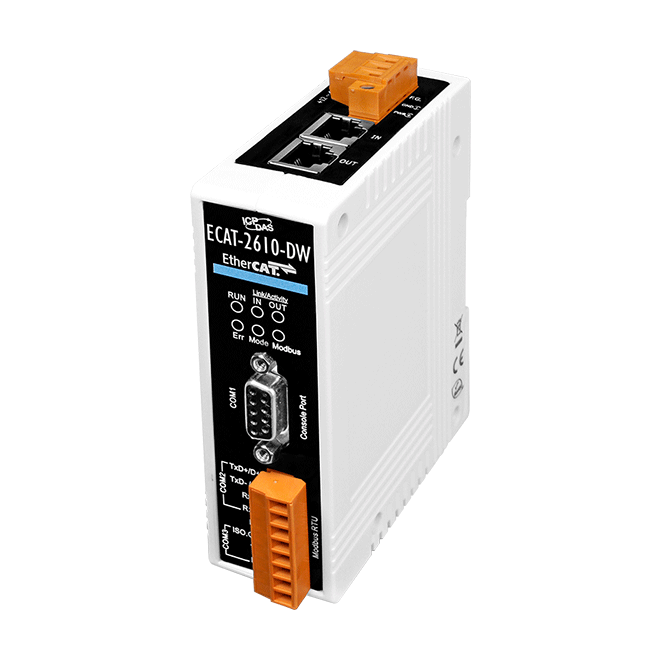

ECAT-2610-DW具有EtherCAT轉Modbus RTU網關功能，可通過ICP DAS提供的特殊配置文件將PM-3033/3133/3114/3112等智能電表從設備集成到EtherCAT控制系統中。 并且非常易于安裝和配置。 EtherCAT 主站可以訪問 RxPDO 和 TxPDO 連接多個智能電表從設備，例如 PM-3033/3133/3114/3112。 可以實現更加多元化的能源管理方案。
規格
| 串口 |
| 端口 |
1 x RS-232/422/485 |
| 通訊協議 |
Modbus RTU |
| EtherCAT |

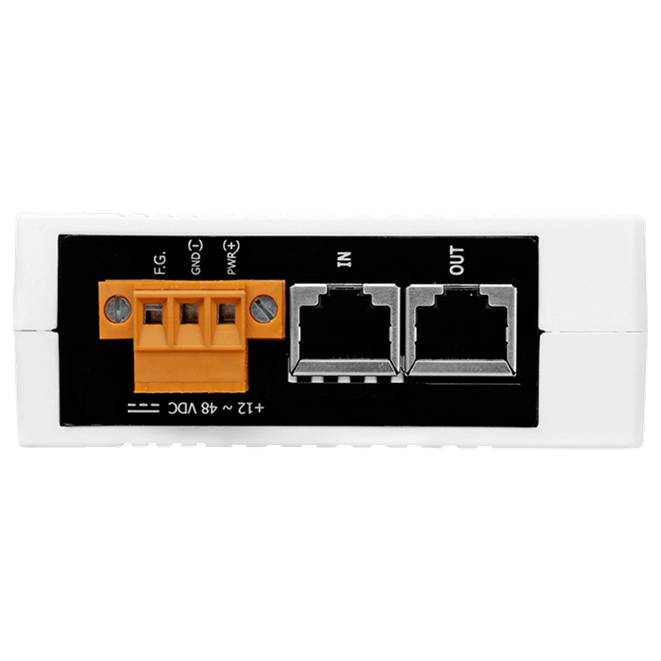

| Ports |
2 x RJ-45
Distance between Stations: Max. 100 m (100BASE-TX)
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 周期時間 |
10 ms |
| 分布式時鐘 |
N/A |
| 電源 |
| 反極性保護 |
Yes |
| 輸入范圍 |
+12 VDC ~ +48 VDC |
| 功耗 |
0.1 A @ 24 VDC |
| 機構 |
| 外殼 |
Plastic |
| 尺寸 (mm) |
33 x 127 x 99 (W x L x H) |
| 安裝 |

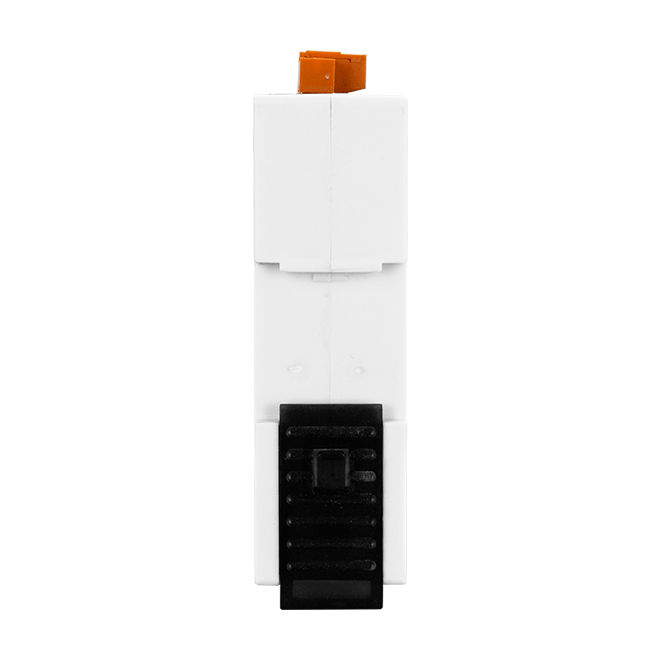

DIN-Rail |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-30 ~ +80 °C |
| 濕度 |
10 ~ 90% RH, Non-condensing |
