產品簡介
- 強大的 MCU 處理高效的網絡流量

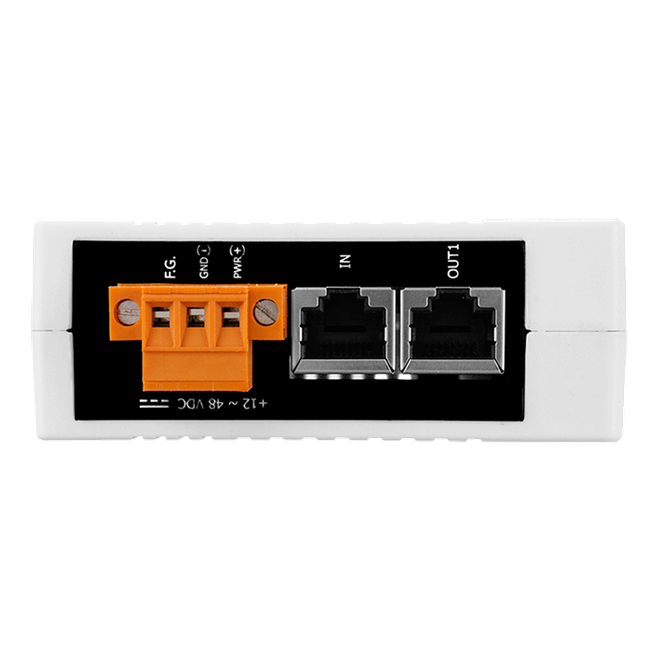

- 2 個 RJ-45 EtherCAT 連接器
- 在兩個網絡之間傳輸 I/O 數據
- 允許系統集成商將舊的自動化設備改裝到現代 EtherCAT 通信結構中
- 無需對連接的設備進行硬件或軟件更改
- 兼容所有支持 EtherCAT 的 PLC
- 執行完整的串行協議轉換，無需 PLC 功能塊
- 支持最大 256 WORD 輸入和 256 WORD 輸出數據
- 支持串口接口
- 支持 Modbus RTU (Salve) 協議
- 支持 RS-232/422/485 端口
- 支持最大波特率 115200 bps
- 支持 Modbus 功能碼 03、04、06 和 16
- CE UKCA FCC RoHS WEEE

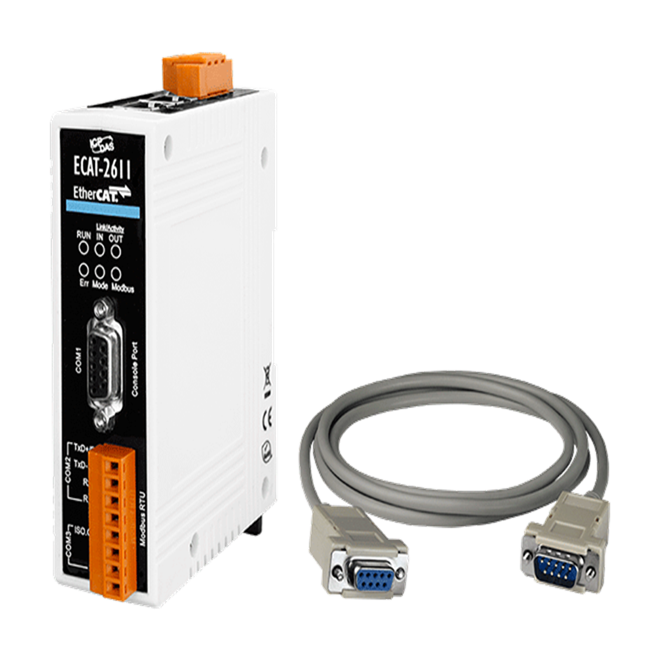

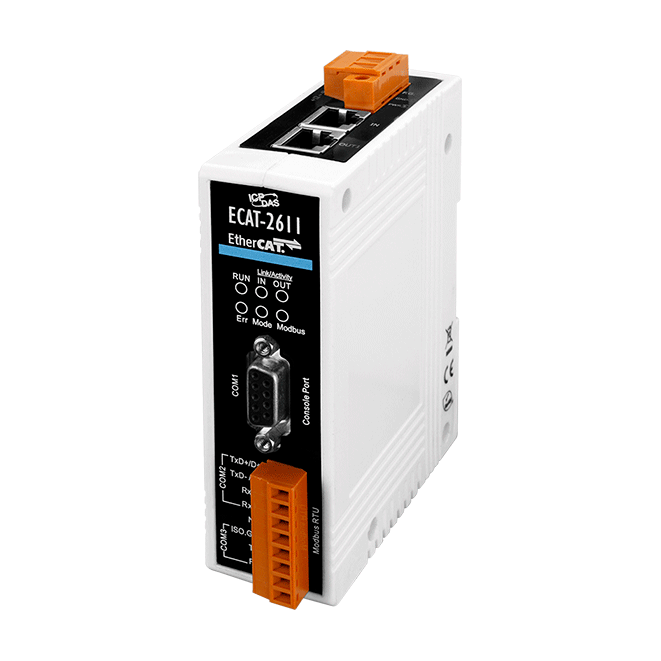

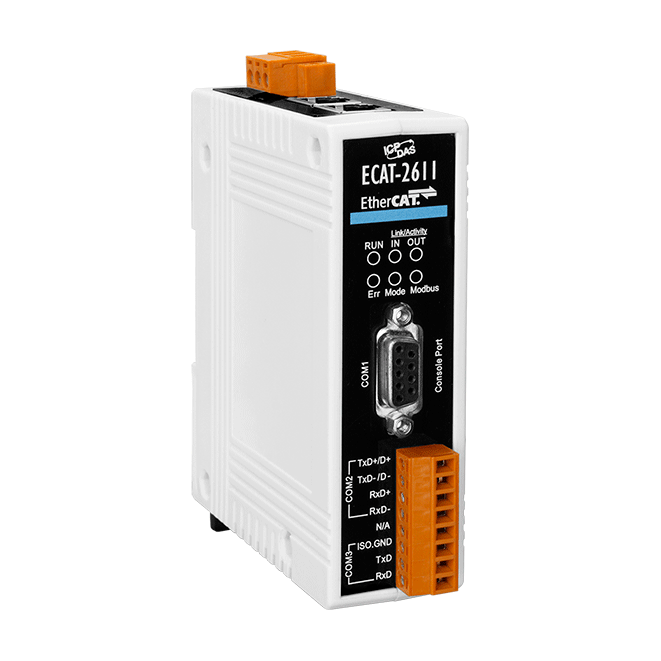

ECAT-2611 是經過驗證且值得信賴的協議轉換器網關模塊，可讓您在 EtherCAT 和 Modbus RTU 網絡之間無縫互連設備。 ECAT-2611 在兩個網絡上都充當從站，允許 I/O 數據在兩個網絡之間傳輸。 ECAT-2611 提供數據交換緩沖區，允許兩個不同的系統（EtherCAT 主站和 Modbus RTU 主站）輕松快速地交換數據，以適應更多不同的應用
規格
| 串口 |
| 端口 |
1 x RS-232/422/485 |
| 通訊協議 |
Modbus RTU (Salve) |
| EtherCAT |
| Ports |
RJ-45 x 2
Distance between Stations: Max. 100 m (100BASE-TX)
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 周期時間 |
10 ms |
| 分布式時鐘 |
N/A |
| 電源 |
| 反極性保護 |
Yes |
| 輸入范圍 |
+12 VDC ~ +48 VDC |
| 功耗 |
0.1 A @ 24 VDC |
| 機構 |
| 外殼 |
Plastic |
| 尺寸 (mm) |
33 x 127 x 99 (W x L x H) |
| 安裝 |

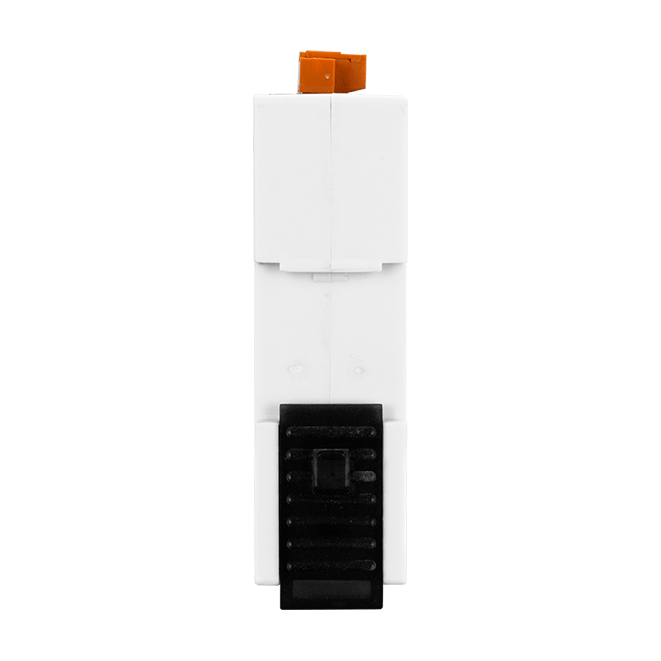

DIN-Rail |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-30 ~ +80 °C |
| 濕度 |
10 ~ 90% RH, Non-condensing |
