產品簡介
- 支持 PCI Express x1 插槽
- 64個開集極數字量輸出通道 (Sink、NPN)
- 支持 DO Readback 功能
- 3750 Vrms 光隔離保護
- 使用外部電源時，板卡上的輸出通道分組為4 組供電
- 支持ID卡 (SMD開關)

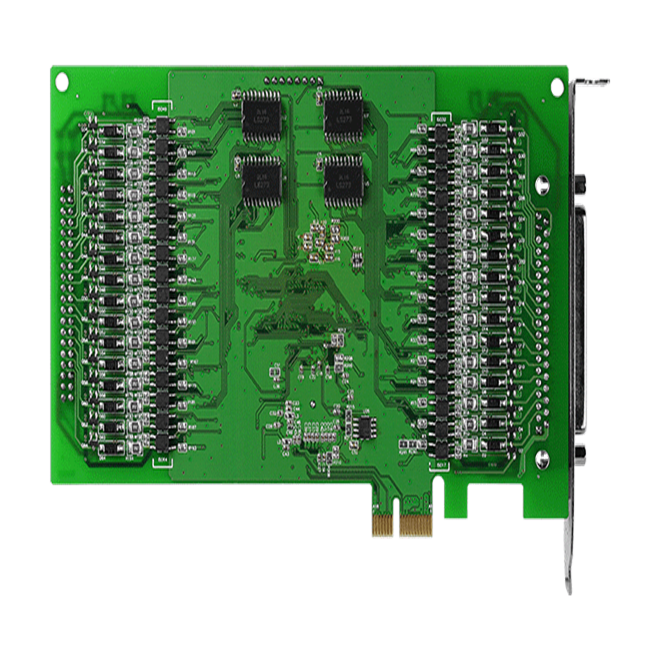

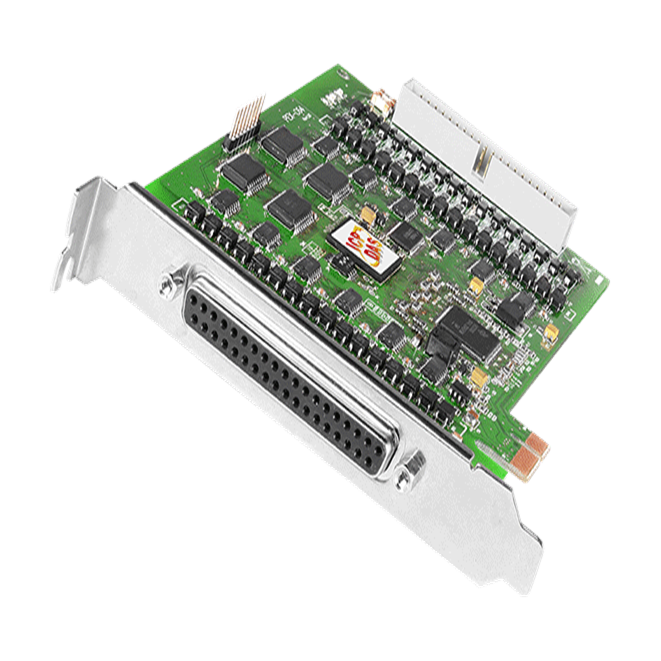

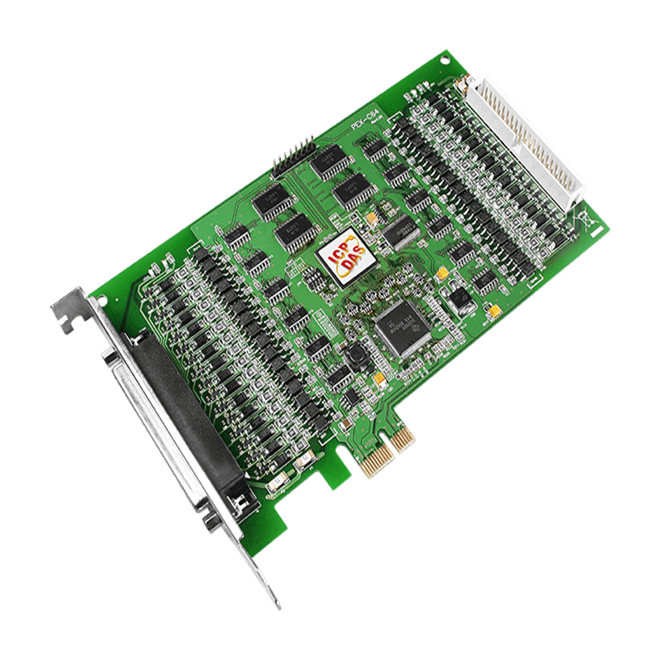

PEX-C64 卡是隔離型的數字量輸出卡并符合RoHS 環保規范，在軟件上能直接兼容于PISO-C64U 卡。
PEX-C64 支持 PCI Express 接口，且提供有64 個開集極數字量輸出通道，并分別安排至4 個Isolated bank。每個數字量輸出通道提供了一個達林頓電晶體，具有3750 Vrms 隔離保護。PEX-C64 的邏輯信號可消除接地回路問題和隔離導致主機損壞的電壓。
PEX-C64 在硬件上還具有ID 卡撥碼開關功能，讓使用者可以自由設置每張板卡的識別碼。當系統同時使用多張卡時，使用者可以迅速而簡單區別這些板卡。
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1
40-pin box header x 1 |
| 數字量輸出 |
| 通道數 |
64 |
| 類型 |
|
| Sink/Source (NPN/PNP) |
Sink, Open Collector |
| 工作模式 |
Static Update |
| 負載電流 |
100 mA/+30 V for each channel @ 60% duty |
| 反應速度 |
4 kHz (Typical) |
| 隔離 |
3750 Vrms |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
8-bit |
| 電源 |
| 功耗 |
400 mA @ +3.3 V
200 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
105 x 180 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
