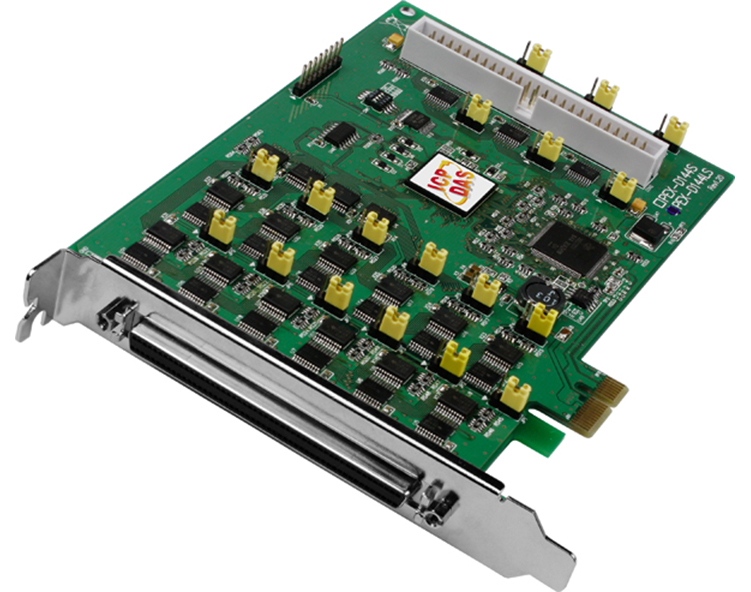

PCI Express, 144 通道數字量輸出入板卡

產品簡介

PIO-D144U/D144LU 為Universal PCI接口，支持 +3.3 V 及+5 V PCI bus 插槽

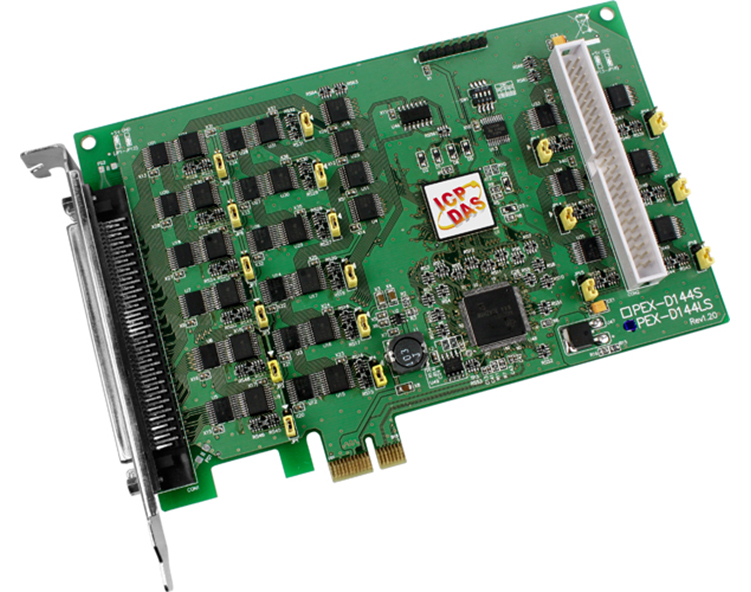

PEX-D144LS 為PCI Express 界面，支持 PCI Express x 1 插槽
提供144 個數字量輸出入通道
雙向I/O通道可以軟件方式設定為輸出或輸入口
內建 I/O line 緩沖區
18個8-bit口 (共144-bit) 可分別規劃為輸出或輸入
四個中斷源
支持Card ID功能
PIO-D144LU/PEX-D144LS支持數字量輸入端口可設定為Pull-high或Pull-low
支持 DO Readback功能
可直接連接 DB-24PR, DB-24PD, DB-24RD, DB-24PRD, DB-16P8R,
DB-24POR, DB-24SSR, DB-24C 或者其他兼容 OPTO-22 規格的端子板

規格

型號	PEX-D144LS
可編程數字量I/O
通道	144
數字量輸入
兼容性	5 V/CMOS
輸入電壓	Logic 0: 0.8 V max.
輸入電壓	Logic 1: 2.0 V min.
響應速度	500 kHz
數字量輸出
兼容性	5 V/CMOS
輸出電壓	Logic 0: 0.1 V max.
輸出電壓	Logic 1: 4.4 V min.
輸出率	Sink: 6 mA @ 0.33 V
輸出率	Source: 6 mA @ 4.77 V
響應速度	500 kHz
常規
接口類型	PCI Express x1
數據總線	8-bit
Card ID	支持（4位）
I/O連接器	Female SCSI II 100-pin x 1
I/O連接器	50-pin box header x 1
尺寸 (L x W x D)	162 mm x 100 mm x 22 mm
功耗	250 mA @ +5 V
操作溫度	0 ~ 60 °C
儲存溫度	-20 ~ 70 °C
相對濕度	5 ~ 85% RH, 無凝結

CA-3710	DB-37 Male-Male D-sub cable 1 M (Cable for Daughter Board(45°))
CA-3710D	DB-37 Male-Male D-sub cable 1M (Cable for Daughter Board(180°))
CA-3710DM	DB-37 Male-Male Cable, 1.0 M, 180°. (RoHS)
CA-3730DM	DB-37 Male-Male Cable, 3.0 M, 180°. (RoHS)
CA-3750DM	DB-37 Male-Male Cable, 5.0 M, 180°. (RoHS)
CA-4002	37-pin Male D-sub connector with plastic cover.
CA-5002	50-pin flat cable 20 cm
CA-5015	50-pin flat cable 1.5 M
ADP-37/PCI	50-pin connector extender to 37-pin connector
DB-24PD	24-channel of isolated D/I board
DB-24RD	24-channel of relay board
DB-24PRD	24-channel of power relay board
DB-24POR	24-channel of PhotoMos Relay output board
DB-24SSR	24-channel of Solid State Relay output board
DB-24C	24-channel of open-collector output board
DN-100	I/O Connector Block with DIN-Rail Mounting and 100-Pin SCSI II Connector
DN-100-CA	I/O Connector Block with DIN-Rail Mounting and 100-Pin SCSI II Connector Include one CA-SCSI100-15 cable
型號	PEX-D144LS
可編程數字量I/O
通道	144
數字量輸入
兼容性	5 V/CMOS
輸入電壓	Logic 0: 0.8 V max.
輸入電壓	Logic 1: 2.0 V min.
響應速度	500 kHz
數字量輸出
兼容性	5 V/CMOS
輸出電壓	Logic 0: 0.1 V max.
輸出電壓	Logic 1: 4.4 V min.
輸出率	Sink: 6 mA @ 0.33 V
輸出率	Source: 6 mA @ 4.77 V
響應速度	500 kHz
常規
接口類型	PCI Express x1
數據總線	8-bit
Card ID	支持（4位）
I/O連接器	Female SCSI II 100-pin x 1
I/O連接器	50-pin box header x 1
尺寸 (L x W x D)	162 mm x 100 mm x 22 mm
功耗	250 mA @ +5 V
操作溫度	0 ~ 60 °C
儲存溫度	-20 ~ 70 °C
相對濕度	5 ~ 85% RH, 無凝結
