產品簡介
- 使用 ISM 2.4 GHz 的全球通用頻段
- 相容于 IEEE 802.15.4 無線通信規范
- 相容于 ZigBee 2007 Pro 規范
- 無線傳輸范圍可達 700 公尺空曠直線可視距離
- 可調式無線發射功率
- 支持無線通信支持 AES-128 加密技術 (被動式)
- GUI 圖形化設定接口工具 (Windows 版本)
- 提供一組 RS-232、RS-485 通訊接口
- 提供尋址模式 (點對點) 與 透明傳輸模式 (廣播)
- 提供免費拓樸軟件方便維修與測試
- 提供 ZigBee 訊號強度信息 LED 指示燈
- -25 度 ~ 75 度寬操作溫度
- 支持導軌安裝方式

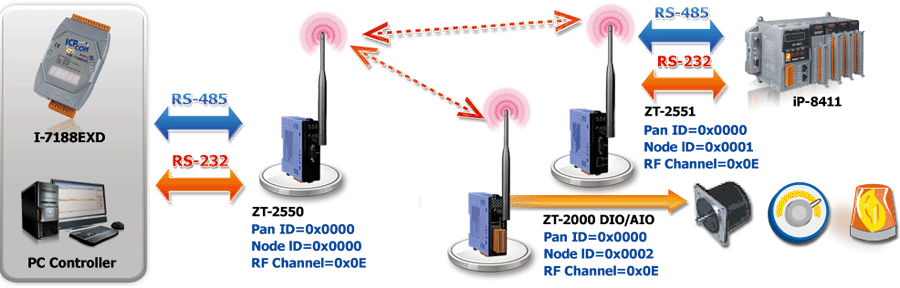

ZT-2550 與 ZT-2551 系列模塊支持 RS-232、RS-485 與 ZigBee 無線訊號的轉換。其主要設計目的旨在提供用戶，在布建實體線路困難的環境中，快速建置無線網絡環境，透過無線傳輸，進行有限的數據通訊，以節省用戶在布線與維護上成本。
泓格科技的 ZigBee 系列產品基于 IEEE 802.15.4 標準協議所設計，其通訊頻率可調整介于 2405 MHz ~ 2480 MHz 之間，并固定劃分為 16 個 RF 通訊頻道，每個 RF 通訊頻道的頻率間隔 5 MHz；同時提供了16384 個邏輯網絡群組代碼 (Pan ID, 0x0000 ~ 0x3FFF)。 另外也遵循 ZigBee 聯盟制訂的通訊規范 ZigBee 2007 (ZigBee Pro)；一個 ZigBee 無線網絡內只允許一臺主機，稱為"協調者" (Coordinator)，為 ZT-2550，其主要的作用為初始化以及路由路徑管理；另外，一個 ZigBee 網絡可支持 255 臺 ZigBee "子機" (Router)，為 ZT-2551，其作用為傳送、接收來自于父節點或是子節點的數據。
泓格科技的 ZT 系列產品優勢在于擁有 ZigBee 低成本、低功耗的特色之外，還提供了 700 公尺 (Line of Sign, LOS) 標準傳輸距離的無線通信。更可以透過 ZigBee 子機扮演路由者的角色，作為 ZigBee 中繼器，以提升無線通信的傳輸范圍與訊號質量。另外，ZT-255x 系列產品提供簡單、友善的圖型設定接口工具，以利用戶快速地熟悉 ZigBee 系列產品的設定與操作。
規格
| CPU 模塊 |
| CPU |
8-bit microprocessor |
| LED 燈 |
| 狀態 |
1 x Power
1 x Net
1 x RxD |
| RF 無線電 |
| 通道數 |
16 |
| 傳輸功率 |
11 dBm |
| ZigBee |
| 天線 |
5 dBi Omni-Directional antenna |
| 認證 |
FCC/FCC ID, CE (RED included) |
| 最多 Slave 數 |
255 |
| 傳輸距離 (LoS) |
700 m (Typical) |
| 串口 |
| 端口 |
1 x RS-232 (TxD, RxD and GND)
1 x RS-232 (DB9 Female)
|
| 電源 |
| 輸入范圍 |
+10 VDC ~ +30 VDC |
| 功耗 |
1 W |
| 機構 |
| 外殼 |
Plastic |
| 尺寸 (mm) |
30 x 87 x 110 (W x L x H) |
| 安裝 |
DIN-Rail |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-40 ~ +80 °C |
| 濕度 |
5 ~ 95% RH, Non-condensing |
